Der Energieverbrauch von Tanks und Behältern

Die Erwärmung von in Tanks befindlichen Flüssigkeiten ist eine wichtige Anforderung in der Prozessindustrie, wie zum Beispiel in der Milch-, Metallveredelungs- oder Textilindustrie. Es muss vielleicht Wasser erwärmt werden, um eine Warmwasserversorgung bereitzustellen; alternativ muss vielleicht eine Flüssigkeit als Teil eines Produktionsprozesses selbst erwärmt werden, egal ob eine chemische Reaktion damit verbunden ist oder nicht. Solche Prozesse können Speisewasserbehälter, Waschtanks, Verdampfer, Kochkessel, Waschbottiche, Heizkammern und Reboiler einschließen.

Tanks werden oft für Heizprozesse eingesetzt, welche in zwei Hauptkategorien eingeteilt werden können:

  • Völlig geschlossene Tanks, wie sie für die Lagerung von Schweröl genutzt werden und bei denen die Wärmeleistungsberechnungen normalerweise einfach sind.
  • Oben offene Tanks, bei denen die Wärmeleistungsberechnungen auf Grund der Einbringung von Gegenständen und Materialien oder Verdampfungsverlusten komplizierter sein können.

Offene und geschlossene Tanks werden für eine Reihe an Prozessanwendungen verwendet:

Speisewasserbehälter

Der Speisewasserbehälter steht im Mittelpunkt jeder Dampferzeugungsanlage. Er bildet den Wasserspeicher für zurückgeführtes Kondensat und behandeltes Frischwasser, welches in den Kessel gespeist werden soll. Ein Grund für die Erhitzung des Wassers ist es, den Sauerstoff, der in den Kessel gelangt, zu reduzieren, (theoretisch) auf 0 ppm Sauerstoff bei 100 °C.

Speisewasserbehälter werden normalerweise zwischen 80 °C und 90 °C betrieben.

Warmwassertanks

Warmes Wasser wird für eine Reihe von Prozessen in der Industrie benötigt. Es wird oft in einfachen offenen oder geschlossenen Tanks erwärmt, welche Dampf als Heizmedium verwenden.

Die Betriebstemperatur kann abhängig von der Anwendung irgendwo zwischen 40 °C und 80 °C liegen.

Entfettungsbehälter

Entfetten ist der Prozess, bei dem Ablagerungen von Schmiermitteln oder Kühlöl nach der Bearbeitung und vor der Endmontage des Produktes von Metallflächen entfernt werden.

In einem Entfettungsbehälter wird das Material in eine Lösung getaucht, welche über Heizschlangen auf Temperaturen zwischen 90 °C und 95 °C erhitzt wird.

Metallbehandlungstanks

Metallbehandlungstanks, welche manchmal auch Bottiche genannt werden, kommen für eine Reihe verschiedener Prozesse zum Einsatz:

  • Um Zunder oder Rost zu entfernen.
  • Um metallische Beschichtungen auf Oberflächen aufzutragen.

Die Behandlungstemperatur reicht normalerweise von 70 °C bis 85 °C.

Ölspeichertanks

Speichertanks werden benötigt, um Öl, welches bei Raumtemperatur nicht gepumpt werden kann, aufzunehmen, wie zum Beispiel Schweröl für Dampfkessel. Bei Raumtemperatur ist Schweröl sehr dickflüssig und muss auf 30 °C bis 40 °C erhitzt werden, damit seine Viskosität reduziert und damit gepumpt werden kann. Das bedeutet, dass alle Schwerölspeichertanks mit einer Beheizung ausgestattet sein müssen, um den Pumpvorgang zu ermöglichen.

In der Prozessindustrie verwendete Heiztanks

Heiztanks werden in etlichen Prozessindustrien genutzt - siehe Tabelle 2.9.1.

Tabelle 2.9.1 Prozessindustrien, die Heiztanks nutzen

Industrie Prozess Typische Temperaturen
Zucker Erwärmung von Rohsaft 80 bis 85 °C
Molkerei Warmwassererzeugung 80 °C
Galvanisierung Metallbeschichtung 70 bis 85 °C
Metall/Stahl Entfernung von Rost/Zunder 90 bis 95 °C
Pharmazie Waschtanks 70 °C
Gummi Erhitzen von ätzendem Öl 140 °C

Bei einigen Anwendungen hat das Prozessfluid vielleicht schon seine Betriebstemperatur erreicht und der einzige Heizbedarf resultiert aus Verlusten über die feste Oberfläche der Wände und/oder die Verluste über die Flüssigkeitsoberfläche.

Dieses Modul wird sich mit den Berechnungen. welche die Energiebedarfe von Tanks ermitteln, beschäftigen - die beiden folgenden Module (2.10 und 2.11) befassen sich damit, wie diese Energie zur Verfügung gestellt werden kann.

Bei der Ermittlung des Heizbedarfs eines Tanks oder Behälters für ein Prozessfluid kann sich der gesamte Heizbedarf aus einigen oder allen folgender Schlüsselkomponenten zusammensetzen.

  1. Die Wärme die benötigt wird, um die Prozessfluidtemperatur von kalt auf Betriebstemperatur anzuheben.
  2. Die Wärme die benötigt wird, um das Behältermaterial von kalt auf Betriebstemperatur anzuheben.
  3. Die Wärme die über die feste Oberfläche des Kessels an die Umgebung verloren geht.
  4. Die Wärme die über die Flüssigkeitsoberfläche, welche der Atmosphäre ausgesetzt ist, verloren geht.
  5. Die Wärme die von irgendeinem kalten Gegenstand, der in die Prozessflüssigkeit getaucht wird, absorbiert wird.

Bei vielen Anwendungen werden jedoch nur einige der obigen Komponenten maßgeblich sein. Zum Beispiel im Falle eines völlig geschlossenen, gut isolierten Rohölspeichertanks kann der gesamte Heizbedarf nahezu nur aus der Wärme bestehen, die erforderlich ist, um die Fluidtemperatur anzuheben.

Punkt 1 und 2, die erforderliche Energie, um die Temperatur der Flüssigkeit und des Kesselmaterials zu erhöhen, und Punkt 5, die Wärme, die von irgendeinem kalten Gegenstand, der in die Prozessflüssigkeit getaucht wird, absorbiert wird, können durch die Anwendung der Gleichung 2.6.1 ermittelt werden. Normalerweise können die Daten genau bestimmt werden und daher ist die Berechnung des Wärmebedarfs einfach und genau.

Die Punkte 3 und 4, die Wärmeverluste des Kessels und der Flüssigkeitsoberfläche, können mit Hilfe der Gleichung 2.5.3 berechnet werden.

Die Berechnung der Wärmeverluste ist jedoch viel komplexer und man ist auf empirische Daten oder Tabellen, welche auf verschiedenen Annahmen basieren, angewiesen. Daraus ergibt sich, dass die Wärmeverlustberechnungen weniger genau sind.

Wärmeverluste über die feste Oberfläche des Tanks an die Umgebung

Wärme wird nur dann übertragen, wenn eine Temperaturdifferenz zwischen der Oberfläche und der umgebenden Luft vorhanden ist.

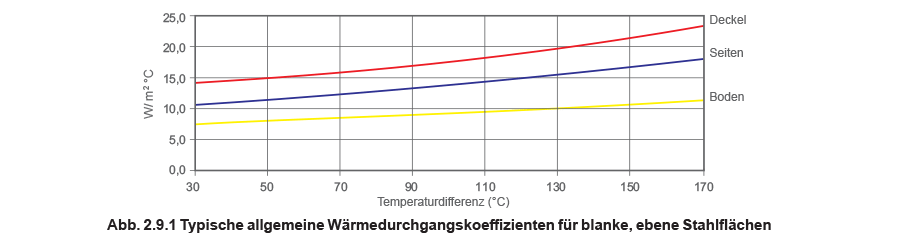

Abbildung 2.9.1 liefert einige typische allgemeine Wärmedurchgangskoeffizienten für die Wärmeübertragung von blanken, ebenen Stahlflächen an die Umgebungsluft. Wenn der Boden des Tanks nicht der Umgebungsluft ausgesetzt ist, sondern eben auf einem Untergrund steht, kann diese Komponente des Wärmeverlustes normalerweise als vernachlässigbar eingestuft und bedenkenlos ignoriert werden.

  • Bei 25 mm Isolierung sollte der U-Wert mit den Faktor 0,2 multipliziert werden
  • Bei 50 mm Isolierung sollte der U-Wert mit den Faktor 0,1 multipliziert werden

Die gesamten Wärmedurchgangskoeffizienten aus Abbildung 2.9.1 gelten nur für „ruhende“ Luftbedingungen.

Tabelle 2.9.2 zeigt Multiplikationsfaktoren, welche für diese Werte anzuwenden sind, wenn eine Luftgeschwindigkeit berücksichtigt wird. Wenn die Oberfläche allerdings gut isoliert ist, wird die Luftgeschwindigkeit auch bei exponierten Bedingungen den Wärmeverlust nicht um mehr als 10 % ansteigen lassen.

Tabelle 2.9.2 Auswirkungen auf die Wärmeübertragung bei Luftbewegung

Geschwindigkeit (m/s) 0 1 2 4 6 8 10 12 14 16
Geschwindigkeit (km/h) 0 3.6 7.2 14.4 21.6 28.8 36 43.2 50.4 57.6
Faktor X 1 1.4 1.7 2.4 3 3.6 4.1 4.5 4.9 5.2

Geschwindigkeiten von weniger als 1 m/s können als windgeschützte Bedingungen eingestuft werden, wogegen 5 m/s vielleicht als leichte Brise (ungefähr 3 auf der Beaufort-Skala), 10 m/s als frische Brise (5 Beaufort), und 16 m/s als leichter Sturm (7 Beaufort) bezeichnet werden können.

Für große Ölspeichertanks können die in Tabelle 2.9.3 genannten, gesamten Wärmedurchgangskoeffizienten verwendet werden.

Tabelle 2.9.3 Gesamte Wärmedurchgangskoeffizienten für Öltanks

Standort des Tanks
∆T zwischen Öl und Luft
Gesamter Wärmedurchgangskoeffizient  (W/m2 °C)
Unisoliert Isoliert
Geschützt
Bis zu 10 °C 6.8 1.7
Bis zu 27 °C 7.4 1.8
Bis zu 38 °C 8 2
Exponiert

Bis zu 10 °C 8 2
Bis zu 27 °C 8.5 2.1
Bis zu 38 °C 9.1 2.3
Erdverlegt Alle Temperaturen 6.8 -

Wassertanks: Wärmeverluste von der Wasseroberfläche an die Umgebung

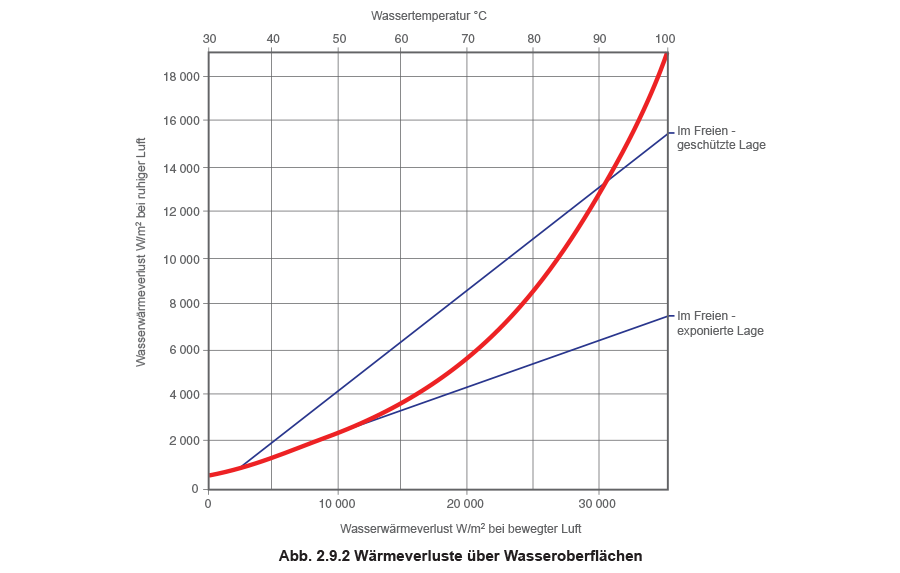

Abbildung 2.9.2 bringt die Wärmeverluste über die Wasseroberfläche in Beziehung mit der Luftgeschwindigkeit und der Oberflächentemperatur. In diesem Diagramm wird für „ruhende“ Luft von einer Geschwindigkeit von 1 m/s, für Tanks im Freien in geschützter Lage von einer Geschwindigkeit von ungefähr 4 m/s und für Tanks im Freien in ungeschützter Lage von einer Geschwindigkeit von ungefähr 8 m/s ausgegangen.

Dieses Diagramm gibt die Wärmeverluste in W/m² anstelle der Einheit W/m² °C für den allgemeinen Wärmedurchgangskoeffizienten an. Das bedeutet, dass dieser Wert mit der Oberfläche multipliziert werden muss, um die Wärmeübertragungsmenge zu erhalten, wohingegen die Temperaturdifferenz zwischen Wasser und Luft schon berücksichtigt wurde.

Die in Abbildung 2.9.2 dargestellten Wärmeverluste über die Wasseroberfläche werden nur unwesentlich von der Luftfeuchtigkeit beeinflusst. Der gesamte Bereich der in der Praxis auftretenden Luftfeuchtigkeiten wird durch die Dicke der Kurve abgedeckt. Bei der Grafik wird allerdings von einer Lufttemperatur von 15,6 °C und einer Luftfeuchtigkeit von 55 % ausgegangen. Andere Bedingungen als diese können über das Engineering Support Center auf der Spirax Sarco-Website berechnet werden.

Um den Wärmeverlust aus der Grafik zu ermitteln, muss zuerst die Wasseroberflächentemperatur gewählt werden. Von dort ist eine vertikale Linie nach unten bis auf die (dicke) Wärmeverlustkurve zu ziehen. Für innen aufgestellte Tanks muss dann vom Schnittpunkt eine horizontale Linie auf die Skala auf der linke Seite gezogen werden. Für im Freien stehende Tanks ist eine horizontale Linie entweder nach links oder rechts zu ziehen, bis die Kurve für die entsprechende Lage, entweder geschützt oder exponiert, schneidet. Eine vertikale Verlängerung nach unten ergibt dann den Wärmeverlust aus der unteren Skala.

In den meisten Fällen ist der Wärmeverlust über die Flüssigkeitsoberfläche vermutlich das bedeutendste Wärmeverlustelement. Falls möglich, können die Wärmeverluste dadurch begrenzt werden, indem die Flüssigkeitsoberfläche mit einer Schicht aus Styroporkugeln abgedeckt wird, welche wie eine „Isolierdecke“ wirkt. Jedes Lösungsansatz, um die Wärmeverluste zu reduzieren, wird umso wichtiger, sobald der Tank im Freien in exponierter Lage aufgestellt ist, was die Grafik in Abbildung 2.9.2 widerspiegelt.

Beispiel 2.9.1

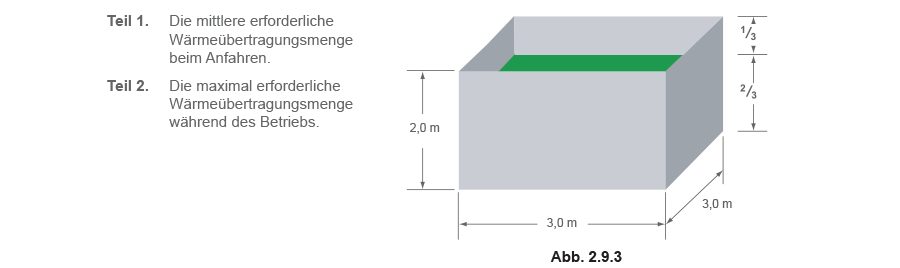

Bestimmen Sie für den in Abbildung 2.9.3 dargestellten Tank:

  • Der Tank ist unisoliert und oben offen und steht auf einem Betonboden innerhalb einer Fabrik.
    Er ist 3 m lang, 3 m breit und 2 m hoch.
    Gesamte Tankoberfläche = 24 m² (ohne Boden).
    Wärmedurchgangskoeffizient Tank/Luft, U1 = 11 W/m² °C.
    Der Tank ist zu 2/3 mit einer schwachen Säurelösung (cp = 3,9 kJ/kg °C)
    gefüllt, welche die gleiche Dichte wie Wasser (1 000 kg/m³) hat.
  • Der Tank ist aus 15-mm-Stahlplatten hergestellt. (Dichte = 7 850 kg/m³, cp = 0,5 kJ/kg °C)
  • Der Tank wird an wechselnden Tagen betrieben, an denen die Lösung von der niedrigsten anzunehmenden Umgebungstemperatur von 8 °C innerhalb von 2 Stunden auf 60 °C erwärmt
    werden muss, und dann für den Rest des Tages auf dieser Temperatur verbleibt.
  • Wenn der Tank auf Temperatur gebracht ist, wird alle 20 Minuten ein 500 kg schwerer Stahlgegenstand eingetaucht, ohne dass der Tank überläuft. (cp = 0,5 kJ/kg °C)

Teil 1: Bestimmen Sie die mittlere Wärmeübertragungsmenge beim Anfahren Q̇M (Anfahren)

Teil 1.2 Aufheizung des Tankmaterials Q̇M (Tank)

Teil 1.3 Wärmeverluste über die Tankseiten Q̇M (Seiten)

Teil 1.4 Wärmeverluste über die Flüssigkeitsoberfläche Q̇M (Oberfläche)

Teil 1.5 Gesamte erforderliche mittlere Wärmeübertragungsmenge Q̇M (Anfahren)

Teil 2: Bestimmen Sie die Betriebslast, welche die maximal erforderliche Wärmeübertragungsmenge bei Betrieb ist Q̇(Betrieb)

  • Unter Betriebsbedingungen sind die Flüssigkeit und der Tank (A1 und A2, Seite 2.9.6) bereits auf Betriebstemperatur und somit sind diese Heizkomponenten = 0.
  • Unter Betriebsbedingungen werden die Wärmeverluste der Flüssigkeit und des Tanks (A3 und A4, Seite 2.9.6) größer werden. Das kommt durch die größere Temperaturdifferenz zwischen der Flüssigkeits- / Tanktemperatur und der Umgebung.
  • Das Eintauchen des Gegenstandes in die Flüssigkeit ist eindeutig das Ziel diese Prozesses und somit muss der entsprechende Wärmebedarf berechnet und zu den Wärmeverlusten für die Betriebslast hinzuaddiert werden.

Teil 2.1 Wärmeverluste über die Tankseiten Q̇ (Seiten)

Teil 2.2 Wärmeverluste über die Flüssigkeitsoberfläche  (Oberfläche)

Teil 2.3 Erwärmung des in den Tank getauchten Stahlgegenstandes Q̇ (Gegenstand)

Teil 2.4 Gesamte erforderliche mittlere Wärmeübertragungsmenge Q̇ (Betrieb) (Die Betriebslast)

Beachten Sie, dass der Energiebedarf für den Betrieb (59 kW) wesentlich geringer als der Energiebedarf für das Anfahren (367 kW) ist. Das ist typisch und wenn möglich, könnte die Anfahrzeit verlängert werden.

Das hätte zur Folge, dass der maximale Energiestrom reduziert und der Bedarf an den Kessel ausgeglichener wird und weniger Anforderungen an das Temperaturregelsystem gestellt werden.

Für Tanks, welche kontinuierlich betrieben werden, ist es oft nur erforderlich, die Betriebsanforderungen zu berechnen, d. h. den Teil 2 der Berechnungen.
